ڈسک معطلی انسولیٹر

تفصیلات

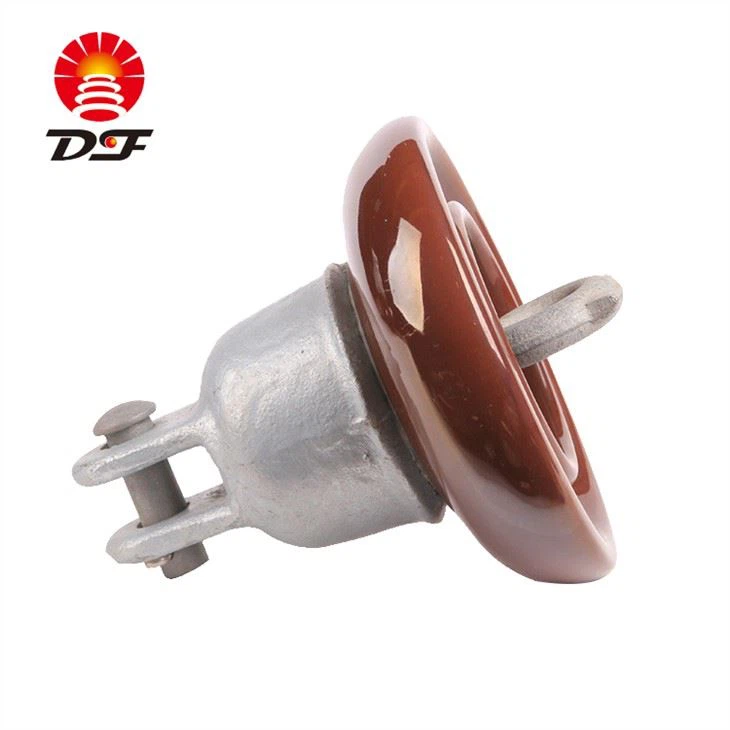

نام: ڈسک سسپنشن انسولیٹر

قسم: ANSI 52-1 ڈسک سسپنشن انسولیٹر
متعلقہ قسم: ANSI 52-1,52-2,52-3,52-4,52-5,52-6,52-8,{{7} }،52-10
وولٹیج کی حد: 11kV~220kV
معیاری: ANSI معیاری C29.2
انسولیٹروں کے چرنے کے رنگ: بھورا یا ہلکا بھورا
مکینیکل فیلنگ لوڈ: 45kN، 70kN، 120kN، 160kN اور کلائنٹ کی درخواست کے مطابق
مواد: ایلومینا اور سلکا چینی مٹی کے برتن
درخواست: اوور ہیڈ لائنز اور ٹرانسمیشن لائنز

تفصیل

ہمارے ڈسک سسپونشن انسولیٹر تاروں میں ڈیزائن کیے گئے ہیں، عام طور پر دو یا زیادہ، کسی ایک انسولیٹر سے زیادہ وولٹیج تحفظ فراہم کرنے کے لیے ایک ساتھ جڑے ہوئے ہیں۔ وہ عام طور پر ہائی وولٹیج ٹرانسمیشن ٹاورز میں استعمال ہوتے ہیں، اسٹیل ٹاورز پر ٹرانسمیشن لائنوں کو سپورٹ کرتے ہیں، ٹاورز سے لائنوں کو الگ کرتے ہیں، اور بجلی کی محفوظ فراہمی میں کلیدی کردار ادا کرتے ہیں۔ اور وہ عام طور پر چینی مٹی کے برتن کو مرکزی مواد کے طور پر استعمال کرتے ہیں، کیونکہ چینی مٹی کے برتن اب تک سب سے زیادہ استعمال ہونے والا موصل مواد ہے، لیکن شیشے کے بہت سے انداز بھی ہیں۔

خصوصیات

ہمارے ڈسک سسپونشن انسولیٹر سسپنشن اور ٹینشن سسٹم میں لائن کنڈکٹرز کے لیے موصلیت اور مدد فراہم کرتے ہیں، اور وہ اکثر تاروں کے ساتھ مل کر کام کرتے ہیں جو کسی بھی سمت میں آزادانہ طور پر جھول سکتے ہیں، ٹرانسمیشن لائنوں میں زبردست لچک فراہم کرتے ہیں اور کنڈکٹرز کو بجلی کے جھٹکوں سے بچاتے ہیں۔ اس کے علاوہ وہ اچھی ڈائی الیکٹرک طاقت اور موصلیت کی خصوصیات کے حامل مواد سے بنے ہوتے ہیں، اس لیے وہ ہائی وولٹیج کو برداشت کر سکتے ہیں اور انسولیٹر کی جسمانی اور برقی خصوصیات ماحول میں ہونے والی تبدیلیوں سے متاثر نہیں ہوتیں، کام کی کارکردگی کو برقرار رکھتی ہیں۔

پیرامیٹرز:

اے این ایس آئی کلاس		52-1	52-2	52-3	52-4	52-5	52-6	52-8	52-9	52-10
مین ڈائمینشن	برائے نام قطر	160	200	254	254	254	254	298	114	298
	یونٹ وقفہ کاری	140	146	146	146	146	146	146	160	165
کری پیج فاصلہ (ملی میٹر)		178	210	292	292	279	279	279	171	279
مشترکہ M&E طاقت (kN)		45	70	70	70	111	111	160	45	160
مکینیکل اثر کی طاقت (nm)		4.5	5	5.5	5.5	6	6	9	4.5	9
ٹینشن پروف ٹیسٹ لوڈ (kN)		22	33.5	33.5	33.5	55.6	55.6	80	22	80
پاور فریکوئنسی فلیش اوور وولٹیج (kV)	خشک	60	65	80	80	80	80	80	60	80
	گیلا	30	35	50	50	50	50	50	30	50
کریٹیکل امپلس فلیش اوور وولٹیج (kV)	پوزیشن	100	115	125	125	125	125	125	90	125
	منفی	100	115	130	130	130	130	130	100	130
پاور فریکوئنسی پنکچر وولٹیج (kV)		80	90	110	110	110	110	110	80	110
RIV ڈیٹا	ٹیسٹ وولٹیج زمین پر (kV)	7.5	7.5	10	10	10	10	10	7.5	10
	Max.RIV 1MHz (μV) پر	50	50	50	50	50	50	50	50	50
قابل اطلاق معیار		ANSI C29.2

1.Q: کیا آپ فیکٹری یا تجارتی کمپنی ہیں؟
A: ہم فیکٹری ہیں جن کے پاس 21 سال سے زیادہ پیداوار کے تجربات ہیں۔

2.Q: آپ کی اہم مصنوعات کیا ہے؟
A: چینی مٹی کے برتن اور جامع انسولیٹر، ہائی وولٹیج ایپلی کیشنز اور متعلقہ مصنوعات کے لیے ہر قسم کا ہارڈویئر۔

3.Q: کیا میں کچھ نمونے حاصل کر سکتا ہوں؟
A: جی ہاں، نمونہ آرڈر کوالٹی چیک اور مارکیٹ ٹیسٹ کے لیے دستیاب ہے۔
