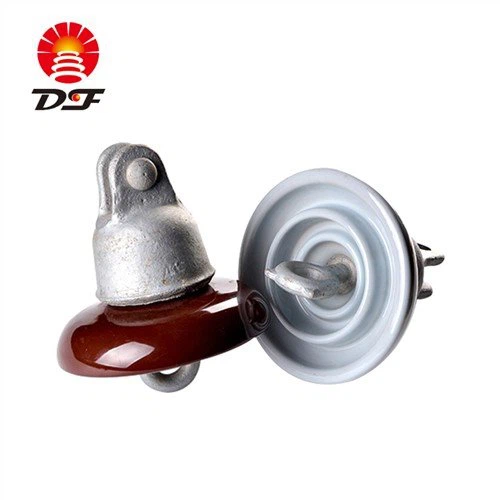

ڈسک انسولیٹر معطلی کی قسم

P

نام: ڈسک انسولیٹر معطلی کی قسم
قسم: ANSI 52-3 ڈسک انسولیٹر معطلی کی قسم
متعلقہ قسم: وولٹیج کی حد: 11kV~220kV
معیاری: ANSI C29.2 معیار
انسولیٹروں کے چرنے کے رنگ: بھورا یا ہلکا بھورا
مکینیکل فیلنگ لوڈ: 70kN، 100kN، 120kN، 160kN، 210kN، 300kN اور کلائنٹ کی درخواست کے مطابق
مواد: ایلومینا اور سلکا چینی مٹی کے برتن
درخواست: اوور ہیڈ لائنز اور ٹرانسمیشن لائنز

مصنوعات کا تعارف

ڈسک انسولیٹر معطلی کی قسم دراصل چینی مٹی کے برتن یا شیشے کا ایک ٹکڑا ہے جس کے اوپر اور نیچے اسٹیل کی ٹوپی اور لوہے کے پاؤں ہوتے ہیں۔ اسے سیریز میں استعمال کیا جا سکتا ہے۔ یہ عام طور پر چینی مٹی کے برتن اور شیشے کے ٹکڑوں اور دھات کی متعلقہ اشیاء (جیسے اسٹیل فٹ، لوہے کی ٹوپیاں، فلینج وغیرہ) سے بنا ہوتا ہے جسے سیمنٹ یا مشینری کے ساتھ بند کیا جاتا ہے۔ پراڈکٹ کو الیکٹرک پاور سسٹمز میں بڑے پیمانے پر استعمال کیا جاتا ہے، اور عام طور پر، یہ اوور ہیڈ ٹرانسمیشن لائنوں کے لیے ماحولیاتی حالات میں کام کرتا ہے، جب کہ پاور پلانٹس اور سب اسٹیشنوں کے بس بارز اور مختلف الیکٹریکل آلات کے بیرونی توانائی سے چلنے والے کنڈکٹرز اس کی مدد کرتے ہیں۔ یہ اسے زمین (یا زمینی اشیاء) سے یا ممکنہ فرق کے ساتھ دوسرے کنڈکٹرز کے کناروں سے موصل بناتا ہے۔

مصنوعات کی تقریب

ٹرانسمیشن لائنوں کے اہم آلات میں سے ایک کے طور پر، ڈسک انسولیٹر معطلی کی قسم تار اور ٹاور کی موصلیت کو اٹھانے کے اہم کام کے لیے ذمہ دار ہے۔ یہ دنیا بھر میں ہائی وولٹیج، UHV اور الٹرا ہائی وولٹیج ٹرانسمیشن لائنوں میں استعمال ہوتا ہے، جو ٹرانسمیشن لائنوں کے محفوظ آپریشن کے لیے قابل اعتماد ضمانت فراہم کرتا ہے۔ اس پروڈکٹ کو دو اقسام میں تقسیم کیا گیا ہے: ایک AC سسٹمز کے لیے اور ایک DC سسٹمز کے لیے۔ اعلی مزاحمتی موصلیت کے مواد کی تشکیل، خاص چھتری کا ڈھانچہ اور دھاتی فٹنگز کا اینٹی سنکنرن ڈیزائن اسے HVDC ٹرانسمیشن مصنوعات کی عمر رسیدہ کارکردگی کے تقاضوں کو مکمل طور پر پورا کرتا ہے۔ اس پروڈکٹ کے چھتری کے ڈھانچے کے بہت سے قسم کے ڈیزائن ہیں، جو مختلف علاقائی لائنوں کے استعمال کے لیے مختلف قسم کے معقول انتخاب فراہم کرتے ہیں۔

اے این ایس آئی کلاس		52-1	52-2	52-3	52-4	52-5
مین ڈائمینشن	برائے نام قطر	160	200	254	254	254
	یونٹ وقفہ کاری	140	146	146	146	146
کری پیج فاصلہ (ملی میٹر)		178	210	292	292	279
مشترکہ M&E طاقت (kN)		45	70	70	70	111
مکینیکل اثر کی طاقت (nm)		4.5	5	5.5	5.5	6
ٹینشن پروف ٹیسٹ لوڈ (kN)		22	33.5	33.5	33.5	55.6
پاور فریکوئنسی فلیش اوور وولٹیج (kV)	خشک	60	65	80	80	80
	گیلا	30	35	50	50	50
کریٹیکل امپلس فلیش اوور وولٹیج (kV)	پوزیشن	100	115	125	125	125
	منفی	100	115	130	130	130
پاور فریکوئنسی پنکچر وولٹیج (kV)		80	90	110	110	110
RIV ڈیٹا	ٹیسٹ وولٹیج زمین پر (kV)	7.5	7.5	10	10	10
	Max.RIV 1MHz (μV) پر	50	50	50	50	50
قابل اطلاق معیار		ANSI C29.2

1.. سوال: آپ کی ماہانہ پیداوار کیا ہے؟
A: یہ مصنوعات کی اقسام پر منحصر ہے، عام طور پر ہماری ماہانہ پیداوار 850 ٹن ہے۔

2..Q: ادائیگی کی مدت کیا ہے؟
A: ہم B/L،LC کی کاپی کے مقابلے میں TT، 30 فیصد ڈپازٹ اور 70 فیصد بیلنس قبول کرتے ہیں۔

3. سوال: کیا میں کچھ نمونے حاصل کر سکتا ہوں؟
A: جی ہاں، نمونہ آرڈر کوالٹی چیک اور مارکیٹ ٹیسٹ کے لیے دستیاب ہے۔

4. سوال: آپ کی ادائیگی کی شرائط کیا ہیں؟
A: ہم عام طور پر تمام قسم کی ادائیگی کی شرائط، T/T، L/C، کیش کو قبول کرتے ہیں۔
